Как рассчитать и соорудить монолитное перекрытие по профнастилу Содержание. Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях.

Монолитное перекрытие по профнастилу. Технология перекрытия по профлисту сводится. Так монолитное перекрытие по профлисту передает нагрузку, действующую на перекрытие, на опорные конструкции каркаса и фундамент здания. Монолитное перекрытие по профнастилу имеет несколько преимуществ: использование любого вида профлиста, настил выступает в роли несъемной опалубки, снижает нагрузку на фундамент.

Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас. В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания. Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

Такая конструкция представляет из себя пирог, состоящий из следующих прослоек. Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки. Геометрическая форма и размеры у них могут быть практически любыми.

Заливка перекрытия по менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения. Монтаж системы довольно прост, и справиться с ним сможет и новичок. За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях.

К тому же позволяет добиться равномерного распределения всех усилий на фундамент. Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса. Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета. Монтаж занимает значительно меньше времени. Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.

Профнастил для перекрытия может различаться по разновидности и марке. Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут. Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка. Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас.

Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым. Конструктивные особенности Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы. Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные. Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас. Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент. Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины пролета между опорами и от эксплуатационной нагрузки.

Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента. Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации.

Последнюю, как и расчет прочностных характеристик выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций. Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов. Монолитное перекрытие по профнастилу своими руками Подготовка Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо. Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

Монолитное Перекрытие По Профнастилу Расчет

рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;. подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;. провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса. Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

Монолитное Перекрытие По Профнастилу Dwg

Учитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют на небольшие обороты. Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода. Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см.

В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу. Специфика армирования Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста.

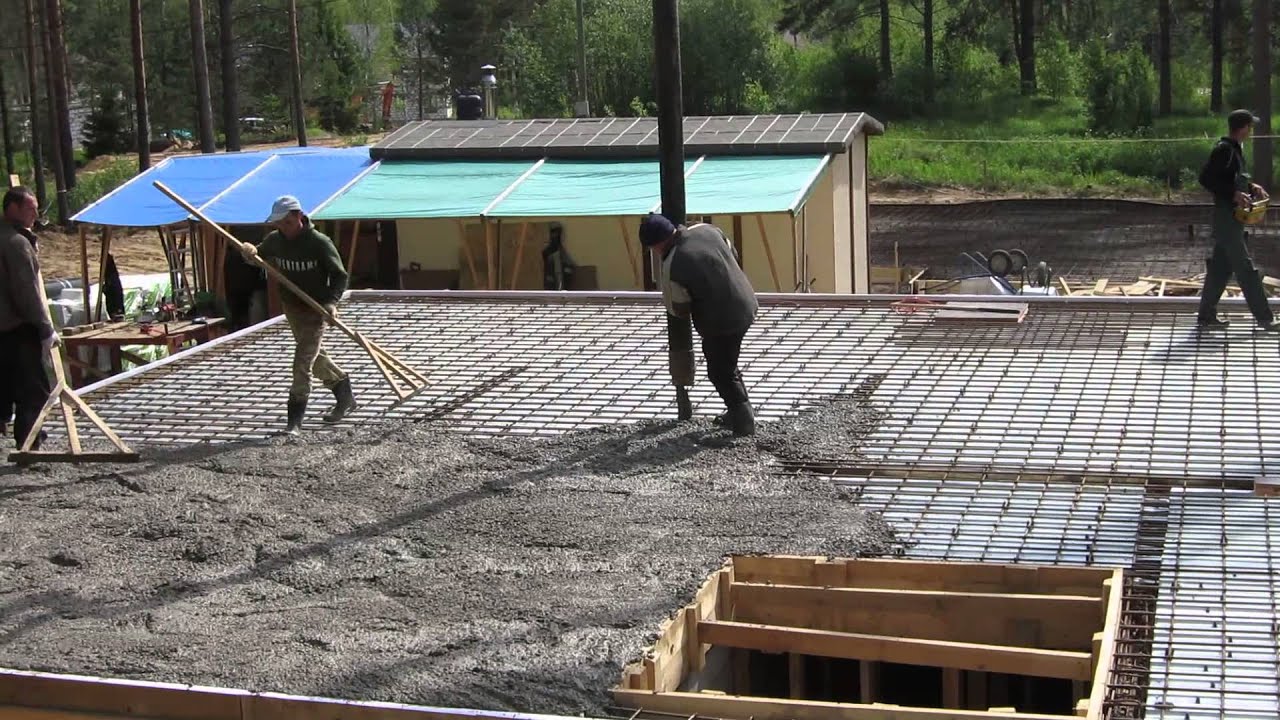

Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой. Заливка бетона. До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность. Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично.

За рабочий день рекомендуется бетонировать конкретный пролет. Бетон должен выстояться пока не достигнет рабочий прочности.

Монолитное Перекрытие По Профнастилу Цена

Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года. В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.
